Stabilizátory napětí řady 78xx

Jde o integrovaný obvod, který se využívá pro stabilizaci napětí, podobně jako zenerova dioda. Obvody 78xx (jako dvojčíslice xx je velikost stabilizovaného napětí na výstupu) se vyrábějí pro tyto hodnoty napětí:

Pro správnou funkci stabilizátoru musí být vstupní napětí U_in větší o 3V než výstupní U_out. Jedna z výhod těchto obvodů je, že při činnosti naprázdno (není zatížen výstup, proud I_out= 0) je proud I_d minimální (cca 50mA).

IN – vstup      OUT – výstup      GND – zem

Technické parametry:

Maximální ztrátový výkon P_z- 15 W                      P_z = (U_in – U_out) · I_out

Maximální vstupní napětí U_in - 35 V

Maximální výstupní proud I_out   - 1,5 A   (pro 78XX, pouzdro TO-220 s chladičem)

Maximální výstupní proud je závislý na typu použitého stabilizátoru. Zde je několik nejpoužívanějších typů:

 - Samotné zapojení do obvodu je velmi jednoduché. Ale občas se může stát, že se stabilizátor rozkmitá. To se ale bez osciloskopu jen těžko pozná. Tento nepříznivý děj obvykle nastane, když zatížíme stabilizátor a klesne jeho výstupní napětí. Tomu ovšem lze lehce zabránit dvěma kondenzátory o hodnotě 100nF, které připojíme mezi vstup – zem a výstup – zem co nejblíže stabilizátoru (ve schématu to jsou kondenzátory C3,C4).

- Stabilizátory řady 78xx s pouzdrem TO-220 mají na zadní straně kovovou část, která je spojena se zemí a ke které se přišroubuje chladič. Lze je tedy připevnit přímo na plechovou stěnu krabičky zdroje, aniž bychom se museli obávat zkratu (ne všechny součástky s pouzdrem TO-220 zde mají zem).

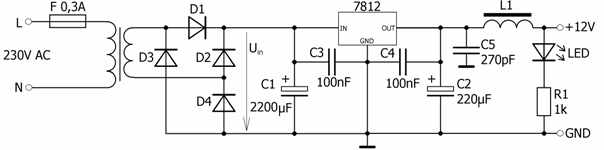

Příklad zapojení v praxi – Síťový napájecí stejnosměrný zdroj 12V/1,5A

Při volbě transformátoru nesmíme zapomenout, že napětí po usměrnění nesmí přesáhnout maximální dovolené vstupní napětí. Střídavé napětí ze sekundární cívky transformátoru usměrníme gretzovým můstkem (D1-D4). Místo 4 usměrňovacích diod můžeme klidně použít integrovaný gretzův můstek v jednom pouzdře. Elektrolytický kondenzátor C1, na maximální napětí 35V, toto usměrněné napětí vyhladí. Kondenzátory C3 a C4 zabraňují rozkmitání stabilizátoru. Kondenzátor C2 ještě vyhlazuje výstupní napětí ze stabilizátoru. Kondenzátor C5 slouží ke zkratování vyšších kmitočtů na zem, které se mohou ve zdroji vyskytnout a zabrání jim tak dostat se do zátěže. Tlumivka L1 (1mH) je pro náš stejnosměrný proud nulovým odporem a nijak obvod neovlivní, ale pro vysoké kmitočty představuje velký odpor. L1 a C5 tedy slouží k odstranění VF rušení. Na výstup zdroje můžeme připojit signalizaci správné funkce zdroje. V našem schématu je to LED dioda (Light Emitting Diode) sérivě spojená s omezovacím rezistorem R1 (1k/0,125W).

Dokumentace 78xx.pdf
