Elektro - magnetická anténa pro 20m

Tato anténa pro pásmo 14 MHz je velmi jednoduchá. Anténa je zajímavá tím, že má na svoje dobré vlastnosti celkovou délku jen 400 mm. Což je na první pohled k neuvěření. Tak malá "anténka" na 20m?? Ale Jack W0KPH, který o těchto anténách doslova básní, tvrdí, že s ní má vynikající výsledky. A tak jsem se rozhodl jí také postavit, abych si dokázal, že je to blbost.

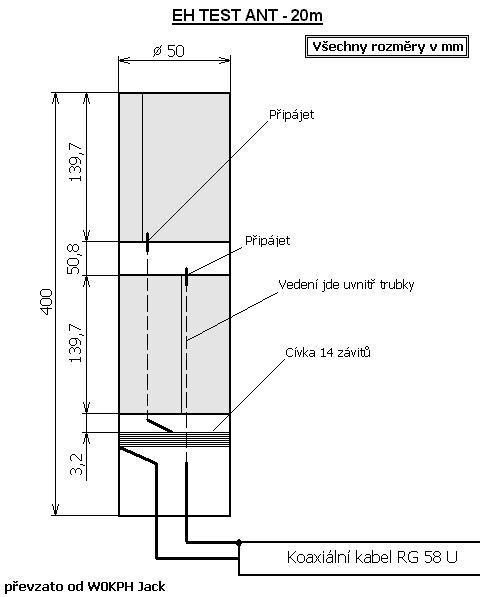

Celá anténa je vyrobená na nevodivé trubce o průměru 50 mm - já jsem použil role od toaletního papíru, hi. Jack použil jako základ "mail tube", které v USA mají standardizované rozměry 2", 4" atd. Ale jde použít vlastně libovolné trubky z nevodivého materiálu daného průměru. Pro 80m jsem například použil odpadovou rouru z PVC.

Rukávy musí být z vodivého materiálu. Použil jsem tenkého plechu z plechovek, ale jdou zhotovit pomocí aluminiové folie, která se v každé domácnosti najde. Pak ale doporučuji vodivý spoj zajistit obyčejnou kancelářskou sponkou, protože na aluminium se dost špatně letuje.

Cívka má 14 závitů drátem o průměru 0,6. Roztahováním této cívky jde anténa přizpůsobit.

Celá anténa pak jde upevnit na stojan, aby stála rovně i ve větru. Anténu na 3,5 MHz jsem si prostě opřel na balkóně.

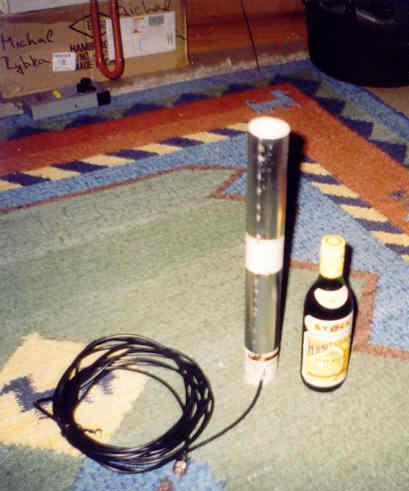

Reálné provedení pro 20m pro srovnání s 0,5 l lahví.

ANTÉNA BY NEMĚLA BÝT VYSTAVOVÁNA DĚŠTI



 Anténu jsem zkoušel postavenou uprostřed místnosti jen na dřevěné židli a na TS - 440 jsem udělal pro malý test:

IH9/IK2XRJ - 59/59

SV8/IK8HCG - 59/59

SV9/SV1QN - 59/59

4L8A - 59/59+++ a jak jsem ho slyšel já si můžete poslechnout zde

Měl jsem možnost jednoduchým přepínáním antén porovnat tuto s anténu FD4, která je natažená vysoko a na vynikajícím místě. FD4 na příme zapojení jen s balunem bere velmi mnoho rušení, ale signály jsou silné a čitelné. Na EH anténu je pásmo tišší a bez rušení, ale stanice jsou slyšet také a poměrně dobrým signálem. ANT má na 14,01 SWR 1:1,1 a nejlepší na 14,068 - 1:1,01.



Další info na: www.qsl.net/w0kph- Jack W0KPH

Pro další pásma zde
