2m SLIM JIM (Slimák)

Tato populární anténa na pásmo 144 - 146 MHz má vertikální polarizaci s kruhovým diagramem. Má nízký vyzařovací úhel, zisk údajně 6 dB a velmi jednoduchou konstrukci.

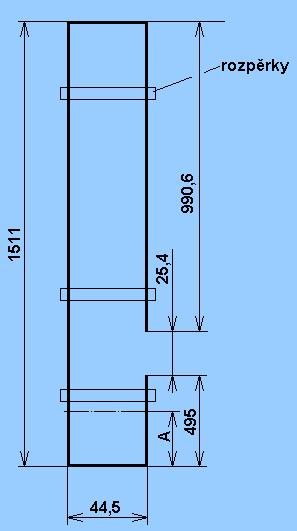

Materiál: průměr 6,35 - 9,5 mm (mám jednu vyrobenou z koaxu na /p)

Rozpěrky: izolační materiál ( kuprexit,plexi-sklo a pod.)

Napájení: koaxiálním kabelem 75 nebo 50 Ohmů

ve vzdálenosti A

Vzdálenost A:

70 Ohm........150 mm

50 Ohm........102 mm

Ladění: změnou rozměru 495 mm + -
