Tipy a triky k anténám DK7ZB
zde jsou některé naše postřehy ke konstrukci
Jako ráhno používáme jekl 20x20m. Pro vetší pevnost se po zavázání prvků může vázání zalepit (vyzkoušeno s Chemoprenem Extra).
Jednoduchý nákres možné realizace uchycení prvků

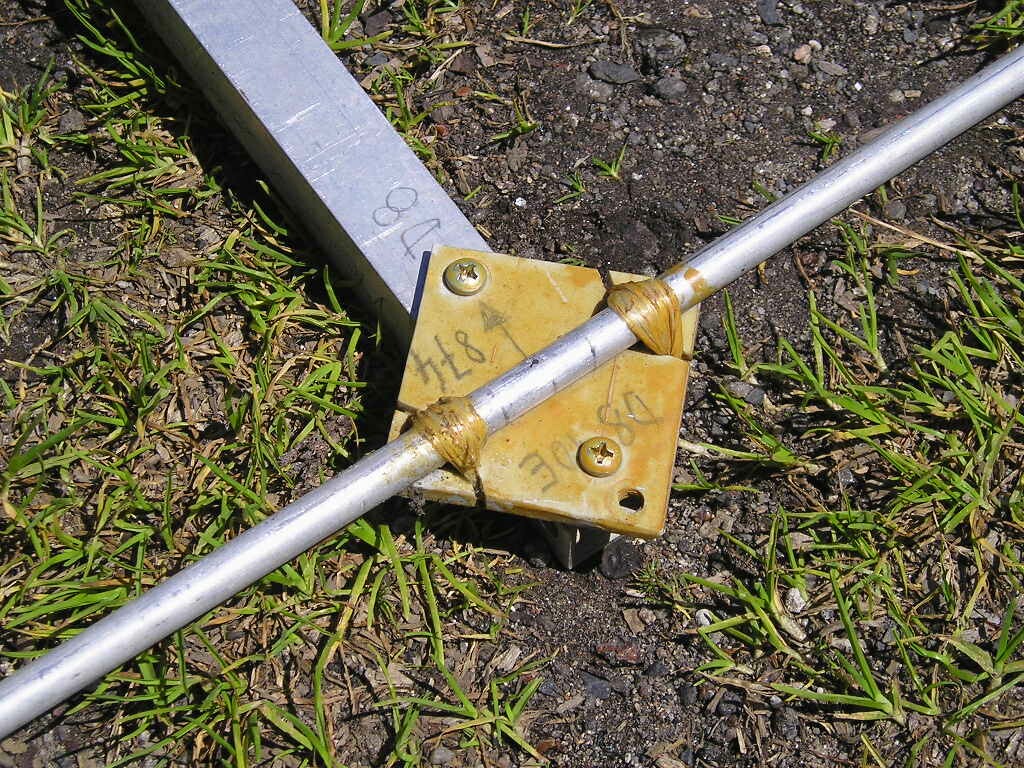

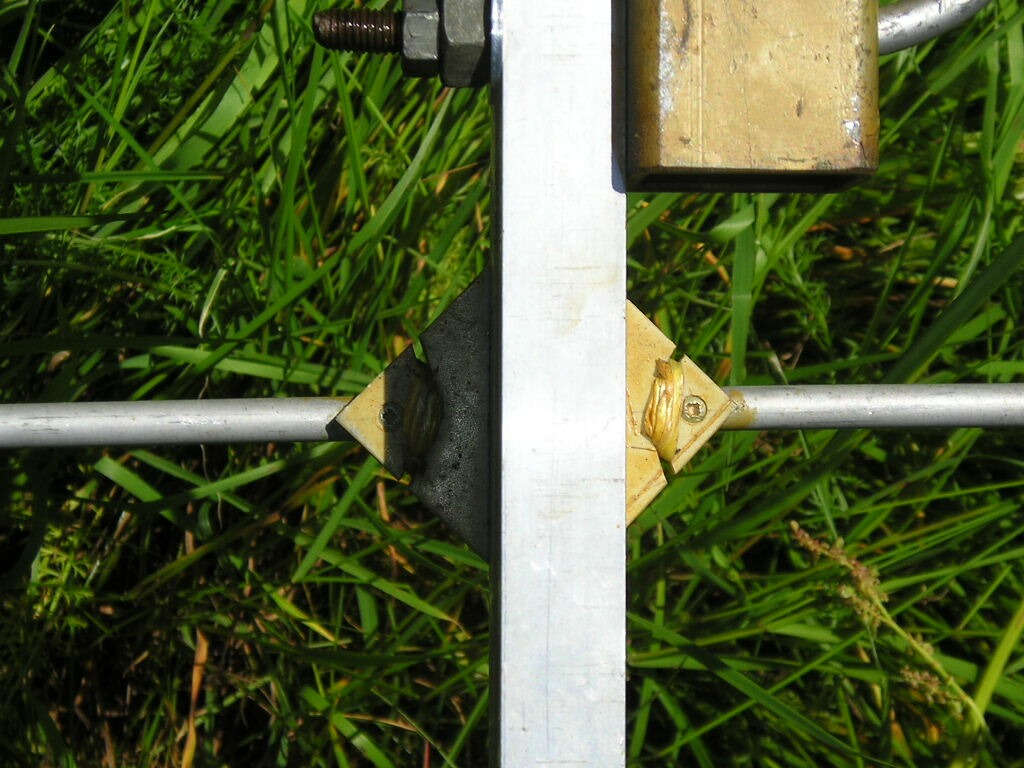

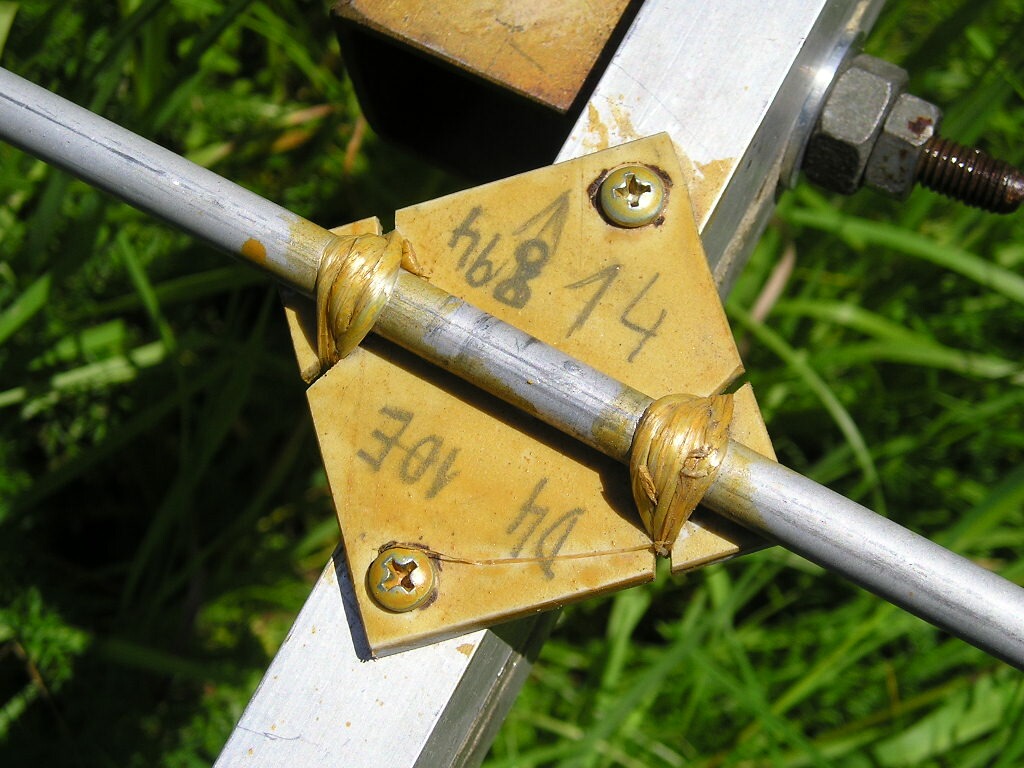

Detailní záběry uchycení prvků
Nebo velice elegantní způsob izolace prvků od ráhna od 9A4QV zde
Co se týče realizace zářiče je pěkně zpracováno na stránkách Martina DK7ZB - více na jeho stránkách zde
"Skládací" (10el.) 6m Boom DK7ZB
Antény navrhnuté Martinem DK7ZB používáme už nějaký ten pátek. Jejich výhodou je pevná konstrukce, která je v krušných podmínkách Krušných hor nutností. I když se mi na prví pohled zdálo, že mají malý počet prvků (10prvků na 6m) narozdíl od klasických Yagi antén (DL6WU, F9FT), mě velice překvapilo jak dobře fungují. Akorát transformační smyčka, je-li i mimo krabičku a dostane se mezi koaxiální kabely námraza, PSV se rapidně zhorší. Na našem závodním QTH jsme vyzkoušeli celou řadu různých možných sestav (4x3m,2x3m boom a další). Na stránkách DK7ZB jsou uvedeny rozměry optimálních vzdáleností mezi anténami pro různé sestavy.

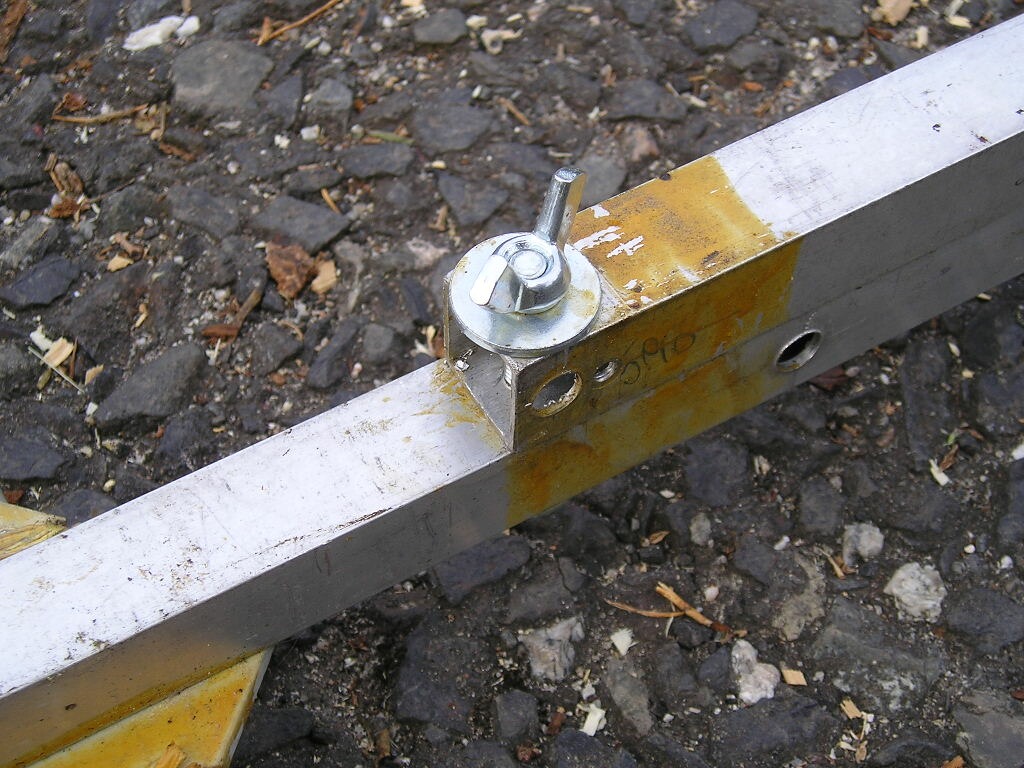

detail šroubového spojení

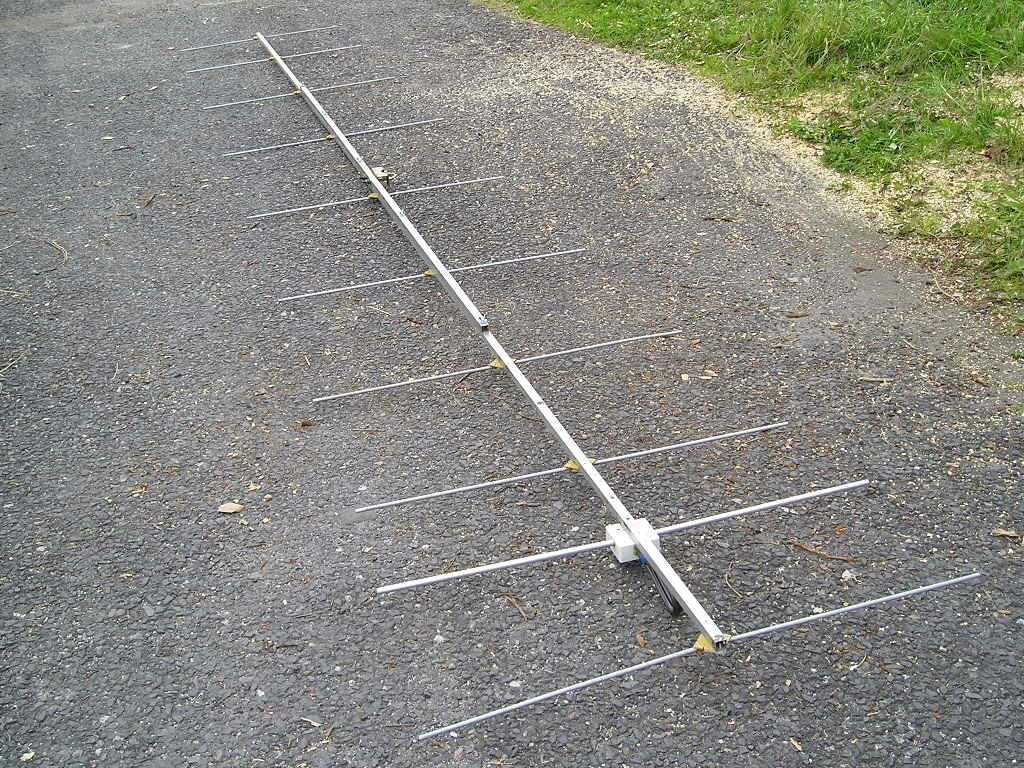

Celá anténa 6m dlouhá

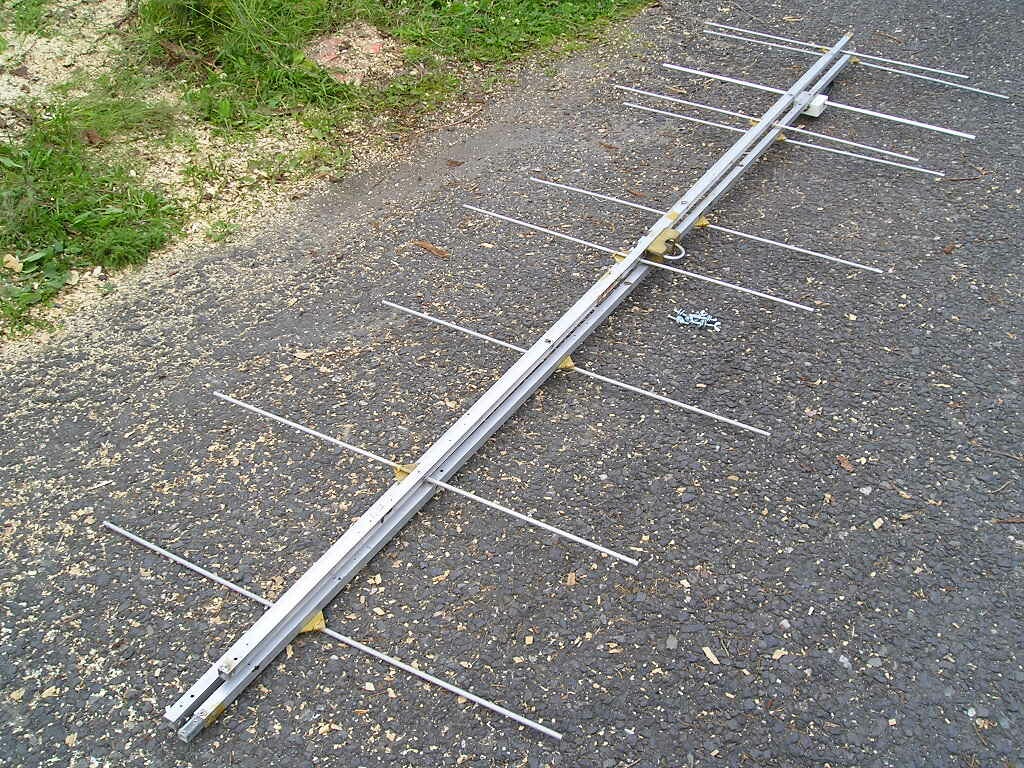

Složená anténa, celková délka 3m
